Антена Horwin AА-150| 136-174 MHz| 0 /2.14 dBd/dBi
Низькопрофільна посилена антена HORWIN AA-150 для транспорту: VHF 136–174 МГц, кругова діаграма, 200 Вт, роз’єм N/UHF-female.

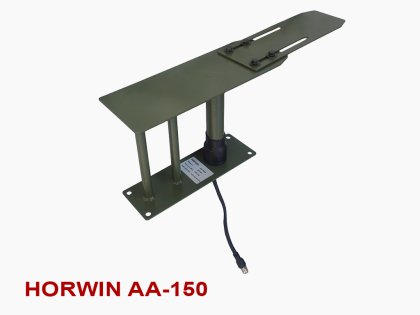

HORWIN AA-150 — низькопрофільна VHF-антена підвищеної міцності для встановлення на рухомих об’єктах. Вона працює в діапазоні 136–174 МГц і формує кругову діаграму в горизонтальній площині. Конструкція корисна там, де високий штир незручний або має ризик механічного пошкодження: на службовому транспорті та спеціальній техніці.
Антена виконана як вкорочений петльовий випромінювач із ємнісним навантаженням. Її елементи гальванічно з’єднані з металевою основою. Виробник передбачає використання на електрорухомому транспорті, де можливий вплив дахового високовольтного обладнання. Водночас для належної роботи потрібна плоска металева поверхня, яка виконує роль противаги. Для налаштування в нижній частині діапазону рекомендована площа такої поверхні не менше 1,5 м², а антену варто розміщувати ближче до центру.
Характеристики HORWIN AA-150:
- Робочі частоти: 136–174 МГц, VHF.
- Тип: низькопрофільна автомобільна антена з круговою діаграмою.
- Підсилення: 0 dBd / 2,14 dBi.
- Смуга за КСХ менше 1,5: 12 МГц.
- Допустима потужність: до 200 Вт; хвильовий опір: 50 Ом.
- Роз’єм: N-female або UHF-female залежно від виконання.
- Габарити: 190 × 495 × 110 мм; маса близько 2,5 кг.
Центральну робочу частоту налаштовують зміною положення елемента ємнісного навантаження. Перед підключенням радіостанції перевірте потрібний діапазон, роз’єм, достатню площу металевої основи та КСХ після монтажу. Так антена працюватиме в обраній частині VHF-діапазону без зайвих втрат у фідері.
