Антена Horwin AD-4501 | 400-470MHz | 0-3dBd

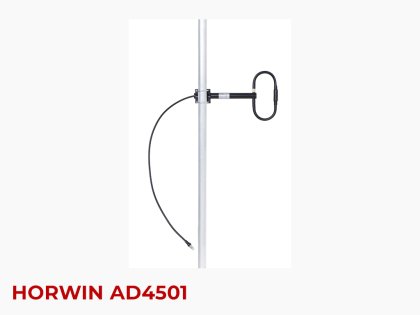

HORWIN AD-4501 — стаціонарна широкосмугова UHF антена 400–470 МГц з одним диполем типу «петльовий вібратор». Її застосовують у професійних системах радіозв’язку: на базових станціях, ретрансляторах і диспетчерських пунктах. Конструкція одного елемента дає підсилення 0–3 dBd залежно від розміщення диполів відносно металевої щогли.

Одноелементна конструкція дозволяє використовувати антену у складі компактної базової антени. Елементи замкнені за постійним струмом, що допомагає відводити статичний заряд. Частини виготовлені з алюмінієвого сплаву й захищені полімерним покриттям. Щогла не входить до комплекту постачання. Одноелементний варіант підходить для UHF вузла, де не потрібна довга багатодипольна решітка.

Характеристики HORWIN AD-4501:

• Діапазон: 400–470 МГц (UHF).
• Кількість дипольних елементів: 1.
• Підсилення залежно від монтажу: 0–3 dBd.
• Хвильовий опір: 50 Ом.
• Допустима потужність: до 200 Вт.
• Роз’єм фідера: N-female.
• Смуга за КСХ < 1,5: 70 МГц.

Під час вибору AD-4501 перевірте, щоб робочі частоти радіостанції відповідали діапазону антени. Підберіть фідер з урахуванням довжини траси, втрат кабелю та потрібного роз’єму. Висота монтажу й взаємне розташування диполів і щогли впливають на реальну діаграму випромінювання; наведений діапазон підсилення не означає однаковий результат для будь-якого монтажу.

Для встановлення антени HORWIN AD-4501 підготуйте окрему щоглу, кабель і надійне кріплення. Після монтажу виміряйте КСХ у робочому піддіапазоні та перевірте герметизацію фідерного з’єднання. Це допоможе зберегти працездатність антенно-фідерного тракту на відкритому повітрі.
