Антена Horwin AD-4502 | 400-470MHz | 3-5.6dBd
Стаціонарна UHF антена HORWIN AD-4502 400–470 МГц: 2 диполі, підсилення 3–5,6 dBd, 50 Ом, до 200 Вт, N-female.

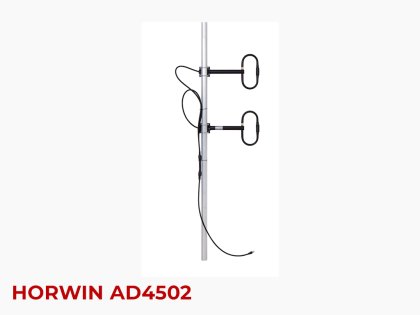

HORWIN AD-4502 — стаціонарна широкосмугова UHF антена 400–470 МГц з двома диполями типу «петльовий вібратор». Її застосовують у професійних системах радіозв’язку: на базових станціях, ретрансляторах і диспетчерських пунктах. Конструкція кількох узгоджених елементів дає підсилення 3–5,6 dBd залежно від розміщення диполів відносно металевої щогли.
Диполі, з’єднані узгоджувальними коаксіальними суматорами, дають змогу використовувати антену у складі антенної решітки з підвищеним підсиленням. Елементи замкнені за постійним струмом, що допомагає відводити статичний заряд. Частини виготовлені з алюмінієвого сплаву й захищені полімерним покриттям. Щогла не входить до комплекту постачання. Порівняно з одноелементною антеною серії, дві секції дають вищий діапазон підсилення.
Характеристики HORWIN AD-4502:
- Діапазон: 400–470 МГц (UHF).
- Кількість дипольних елементів: 2.
- Підсилення залежно від монтажу: 3–5,6 dBd.
- Хвильовий опір: 50 Ом.
- Допустима потужність: до 200 Вт.
- Роз’єм фідера: N-female.
- Смуга за КСХ < 1,5: 70 МГц.
Під час вибору AD-4502 перевірте, щоб робочі частоти радіостанції відповідали діапазону антени. Підберіть фідер з урахуванням довжини траси, втрат кабелю та потрібного роз’єму. Висота монтажу й взаємне розташування диполів і щогли впливають на реальну діаграму випромінювання; наведений діапазон підсилення не означає однаковий результат для будь-якого монтажу.
Для встановлення антени HORWIN AD-4502 підготуйте окрему щоглу, кабель і надійне кріплення. Після монтажу виміряйте КСХ у робочому піддіапазоні та перевірте герметизацію фідерного з’єднання. Це допоможе зберегти працездатність антенно-фідерного тракту на відкритому повітрі.
