Антена Horwin AD-4504 | 400-470MHz | 6-9dBd

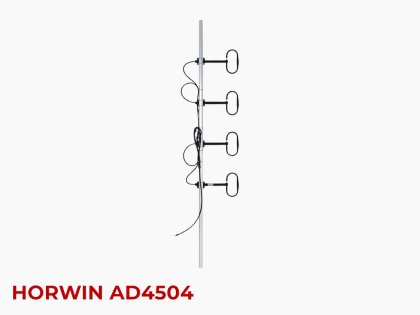

HORWIN AD-4504 — стаціонарна широкосмугова UHF антена 400–470 МГц з чотирма диполями типу «петльовий вібратор». Її застосовують у професійних системах радіозв’язку: на базових станціях, ретрансляторах і диспетчерських пунктах. Конструкція кількох узгоджених елементів дає підсилення 6–9 dBd залежно від розміщення диполів відносно металевої щогли.

Диполі, з’єднані узгоджувальними коаксіальними суматорами, дають змогу використовувати антену у складі антенної решітки з підвищеним підсиленням. Елементи замкнені за постійним струмом, що допомагає відводити статичний заряд. Частини виготовлені з алюмінієвого сплаву й захищені полімерним покриттям. Щогла не входить до комплекту постачання. Для чотирисекційної конструкції перед монтажем особливо важливо перевірити місце на щоглі та вітрове навантаження.

Характеристики HORWIN AD-4504:

• Діапазон: 400–470 МГц (UHF).
• Кількість дипольних елементів: 4.
• Підсилення залежно від монтажу: 6–9 dBd.
• Хвильовий опір: 50 Ом.
• Допустима потужність: до 200 Вт.
• Роз’єм фідера: N-female.
• Смуга за КСХ < 1,5: 70 МГц.

Під час вибору AD-4504 перевірте, щоб робочі частоти радіостанції відповідали діапазону антени. Підберіть фідер з урахуванням довжини траси, втрат кабелю та потрібного роз’єму. Висота монтажу й взаємне розташування диполів і щогли впливають на реальну діаграму випромінювання; наведений діапазон підсилення не означає однаковий результат для будь-якого монтажу.

Для встановлення антени HORWIN AD-4504 підготуйте окрему щоглу, кабель і надійне кріплення. Після монтажу виміряйте КСХ у робочому піддіапазоні та перевірте герметизацію фідерного з’єднання. Це допоможе зберегти працездатність антенно-фідерного тракту на відкритому повітрі.
