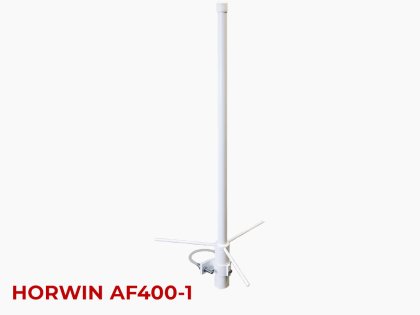

Антена Horwin AF-400-1 | 400-470 MHz | 2/4.14 dBd/dBi

HORWIN AF-400-1 — всеспрямована антена для базової радіостанції у діапазоні 400–470 МГц. У захисному склопластиковому корпусі розміщено один вертикальний вібратор 5/8λ; противаги та вертикальне встановлення формують кругову діаграму в горизонтальній площині, що зручно для зв’язку з абонентами в різних напрямках навколо базового пункту.

Модель має підсилення 2/4,14 dBd/dBi. HORWIN AF-400-1 виготовляється під обраний піддіапазон і не переналаштовується після виробництва. Тому до замовлення потрібно знати робочі частоти: загальний діапазон 400–470 МГц не означає, що одна конкретна антена працює з однаковими параметрами на всіх цих частотах. Піддіапазон UHF задається на виробництві відповідно до частот майбутньої радіомережі.

Характеристики HORWIN AF-400-1:

• Частотний діапазон серії: 400–470 МГц (UHF).
• Підсилення: 2/4,14 dBd/dBi.
• Конструкція: один вібратор 5/8λ у склопластиковому корпусі з противагами.
• Робоча смуга за КСХ < 1,5: 15 МГц.
• Допустима потужність: до 150 Вт.
• Номінальний опір: 50 Ом.
• Роз’єм фідера: N-female.
• Габарити: 300 × 660 мм.
• Кріплення: вертикальна щогла діаметром до 55 мм.

Перед встановленням перевірте відповідність частот радіостанції обраному виконанню антени, опір фідера та сумісність роз’ємів. Кабельні втрати й висота щогли впливають на реальний результат зв’язку. Після монтажу виміряйте КСХ на робочих каналах і захистіть зовнішнє з’єднання фідера від вологи.

HORWIN AF-400-1 підійде для стаціонарного радіовузла, якщо потрібен UHF діапазон 400–470 МГц і всеспрямоване покриття. Під час замовлення обов’язково вкажіть потрібний частотний піддіапазон, щоб отримати правильно налаштоване виконання.
