Антена Horwin AY-1603DS | 136-174MHz | 6dBd
Спрямована антена Ягі HORWIN AY-1603DS: 136–174 МГц, 3 елементи, підсилення 6 dBd, роз’єм N/UHF-female, для базової радіостанції або ретранслятора.

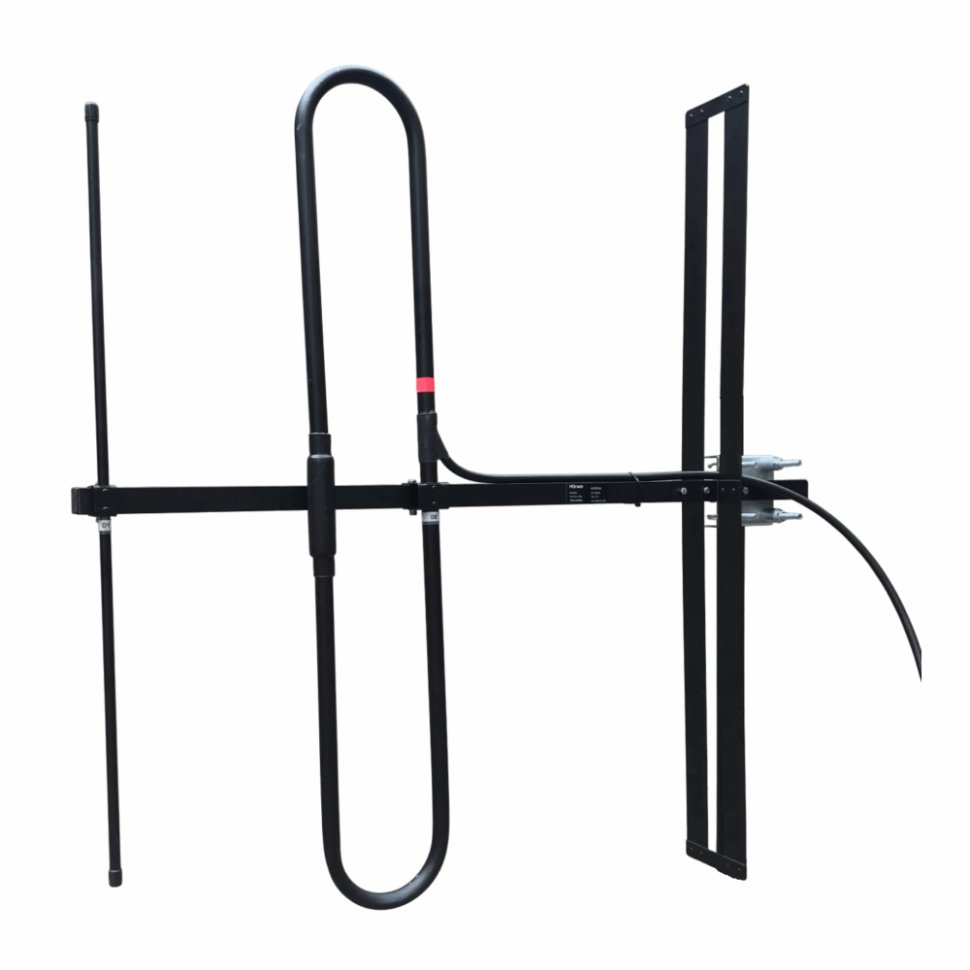

HORWIN AY-1603DS — спрямована антена типу Ягі для радіозв’язку в діапазоні VHF 136–174 МГц. Конструкція з 3 елементів формує виражений напрямок випромінювання та приймання, тому її використовують на базових станціях, ретрансляторах і стаціонарних вузлах зв’язку, коли потрібно орієнтувати антену на певний район або віддалений кореспондент. Підсилення моделі становить 6 dBd.
Широкий рефлектор додатково екранує задній напрямок: придушення задньої пелюстки становить 25 дБ. Це корисно, коли потрібно зменшити приймання за антеною. Петльовий вібратор сприяє широкій робочій смузі й електричному з’єднанню елементів, а пристрій симетрування допомагає зберегти правильну діаграму спрямованості. Антена виготовлена з алюмінієвого сплаву із захисним полімерним покриттям і постачається в розібраному вигляді для зручнішого перевезення та монтажу.
Характеристики HORWIN AY-1603DS:
- Частотний діапазон: 136–174 МГц (VHF).
- Кількість елементів: 3; підсилення: 6 dBd.
- Придушення задньої пелюстки: 25 дБ.
- Допустима потужність: до 200 Вт; вхідний опір: 50 Ом.
- Смуга за КСХ менше 1,5: 40 МГц.
- Роз’єм підключення: N/UHF-female.
- Габарити: 900 × 1000 мм; маса: близько 1,6 кг.

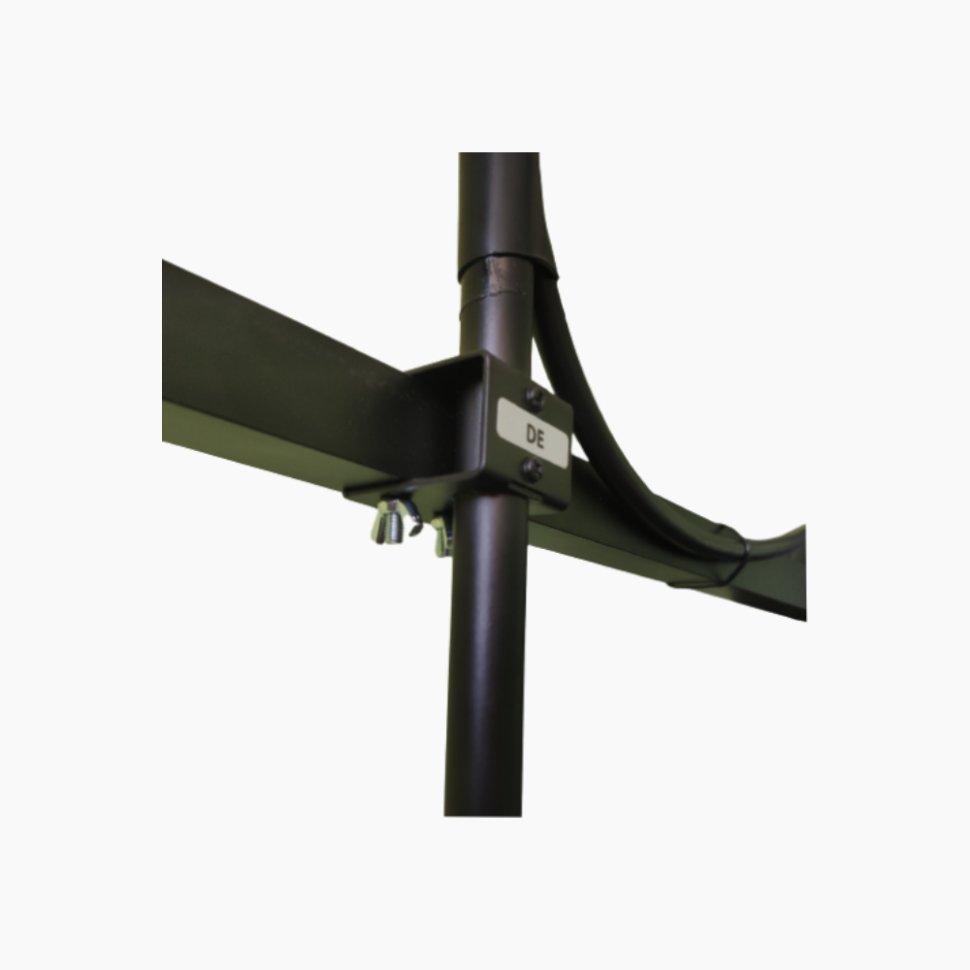

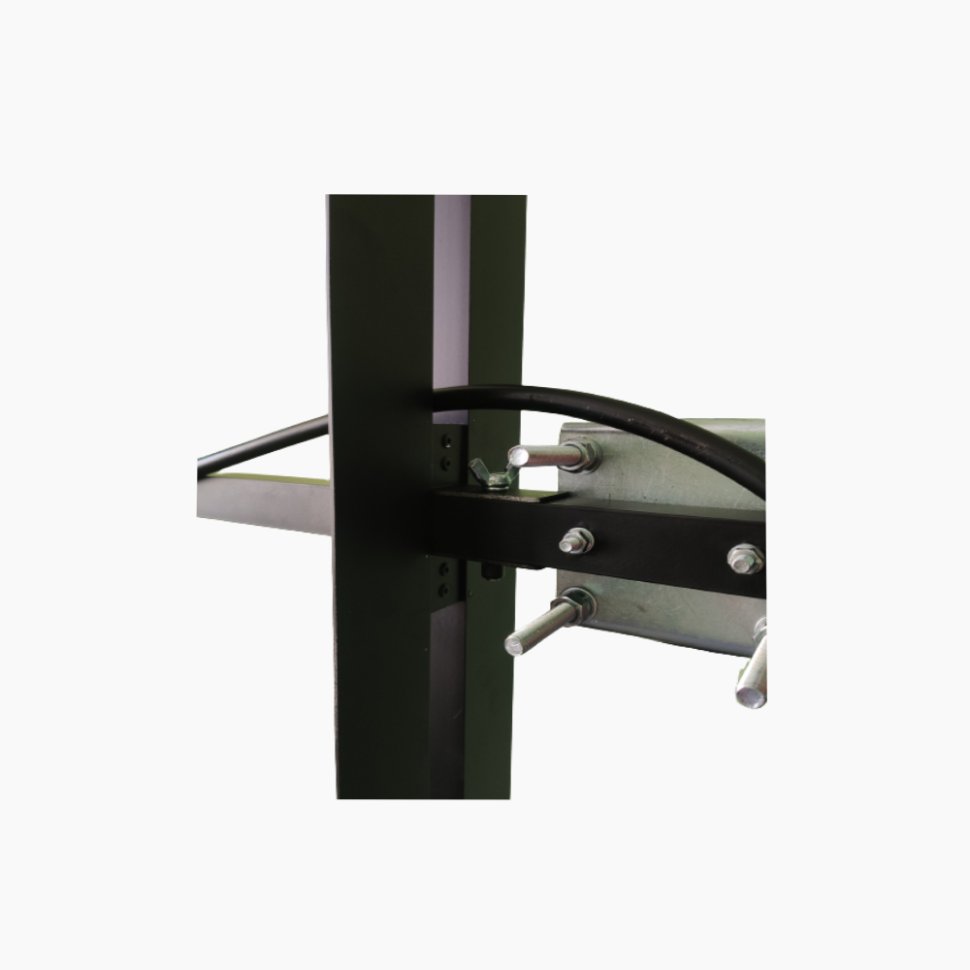

Під час встановлення спрямуйте антену на потрібну зону покриття та підберіть фідер і відповідний штекер до роз’єму N/UHF-female. Перед підключенням передавача перевірте відповідність робочих частот, поляризацію мережі та КСХ готової фідерної лінії. Антена комплектується кріпленням на щоглу діаметром до 60 мм.
