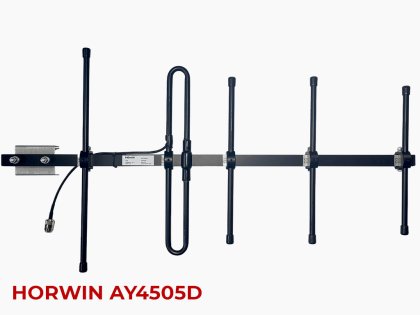

Антена Horwin AY-4505D | 400-470MHz | 8dBd
Спрямована антена Ягі HORWIN AY-4505D: 400–470 МГц, 5 елементи, підсилення 8 dBd, роз’єм N-female, для базової радіостанції або ретранслятора.
HORWIN AY-4505D — спрямована антена типу Ягі для радіозв’язку в діапазоні UHF 400–470 МГц. Конструкція з 5 елементів формує виражений напрямок випромінювання та приймання, тому її використовують на базових станціях, ретрансляторах і стаціонарних вузлах зв’язку, коли потрібно орієнтувати антену на певний район або віддалений кореспондент. Підсилення моделі становить 8 dBd.
П’ятиелементна схема поєднує підсилення 8 dBd і компактні розміри для спрямованого UHF-зв’язку. Петльовий вібратор сприяє широкій робочій смузі й електричному з’єднанню елементів, а пристрій симетрування допомагає зберегти правильну діаграму спрямованості. Антена виготовлена з алюмінієвого сплаву із захисним полімерним покриттям і постачається в розібраному вигляді для зручнішого перевезення та монтажу.
Характеристики HORWIN AY-4505D:
- Частотний діапазон: 400–470 МГц (UHF).
- Кількість елементів: 5; підсилення: 8 dBd.
- Придушення задньої пелюстки: 22 дБ.
- Допустима потужність: до 100 Вт; вхідний опір: 50 Ом.
- Смуга за КСХ менше 1,5: 50 МГц.
- Роз’єм підключення: N-female.
- Габарити: 395 × 700 мм; маса: близько 0,55 кг.
Під час встановлення спрямуйте антену на потрібну зону покриття та підберіть фідер і відповідний штекер до роз’єму N-female. Перед підключенням передавача перевірте відповідність робочих частот, поляризацію мережі та КСХ готової фідерної лінії. Антену встановлюють на щоглі з урахуванням місцевих умов та вітрового навантаження.
