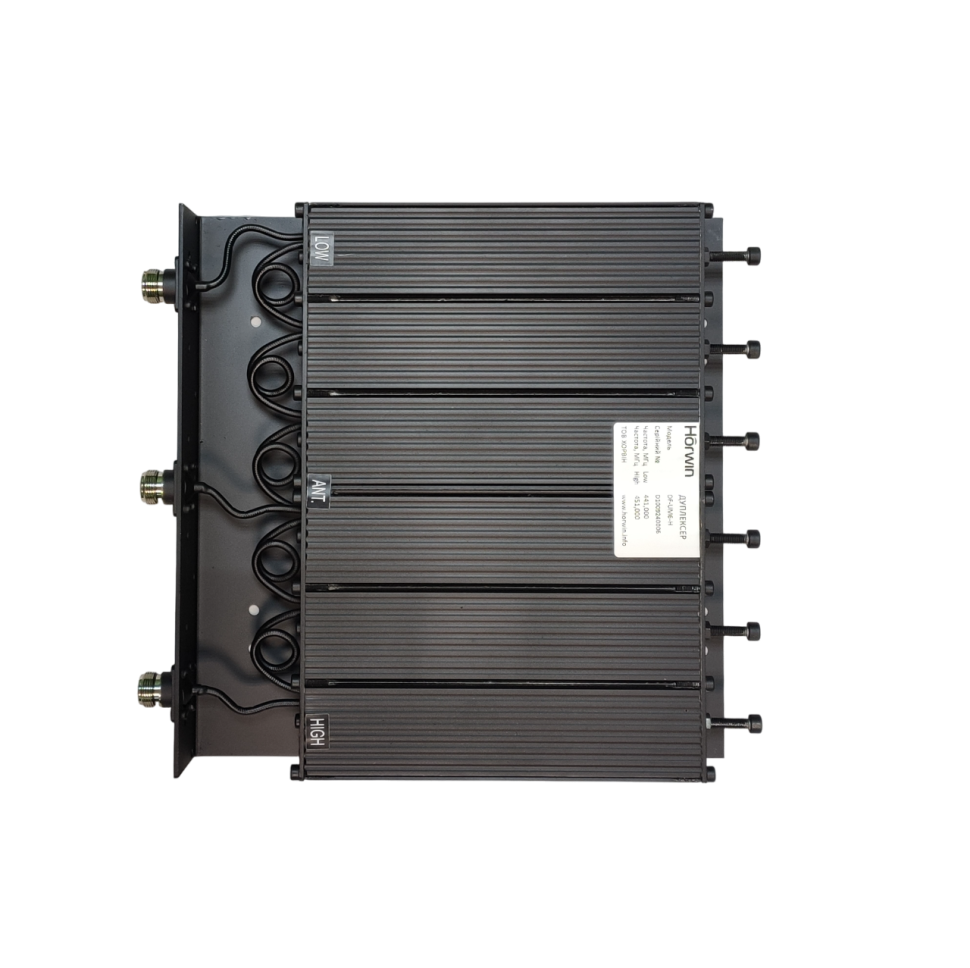

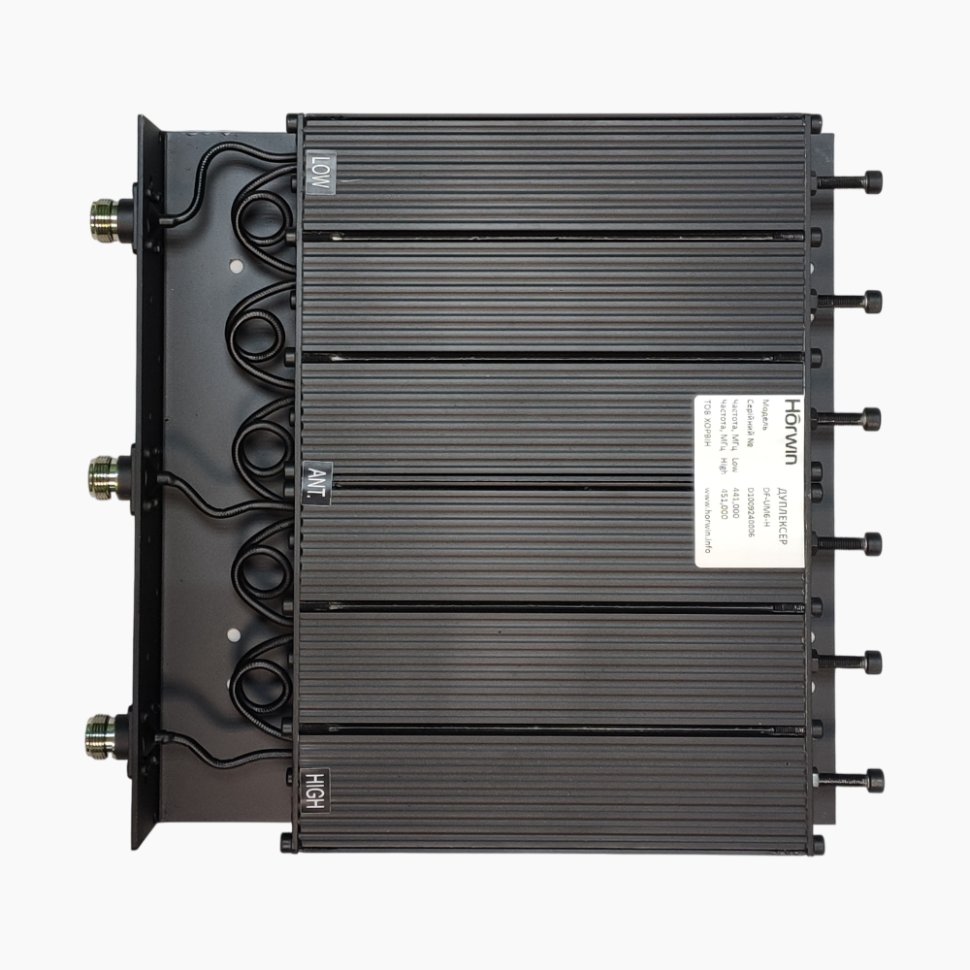

Дуплексер Horwin DF-UM6-H | 400-470MHz | 100W
Шестирезонаторний дуплексер HORWIN DF-UM6-H для UHF-ретранслятора: 400–470 МГц, до 100 Вт, 50 Ом, роз’єми N-female. Налаштовується під частоти Tx/Rx.
HORWIN DF-UM6-H — компактний дуплексний фільтр для ретрансляторів і базових радіостанцій у діапазоні UHF 400–470 МГц. Він поєднує тракт передавання та тракт приймання з однією антеною, водночас зменшуючи взаємний вплив сигналів Tx і Rx. Це дозволяє будувати дуплексний вузол зв’язку без окремих антен для передавача та приймача.
Виконання H розраховане на вхідну потужність до 100 Вт і дуплексний рознос 8–12 МГц. Фільтр побудований за смугово-режекторною схемою на шести резонаторах. Для правильного налаштування виробнику необхідно повідомити робочі частоти передавання і приймання, а також їхній рознос. Якщо ці частоти не вказані при замовленні, дуплексер постачається без заводського налаштування.
Характеристики HORWIN DF-UM6-H:
- Діапазон: 400–470 МГц (UHF); конкретне виконання вибирають під робочі канали.
- Кількість резонаторів: 6; схема: смугово-режекторна.
- Максимальна вхідна потужність: 100 Вт.
- Втрати на шляху передавач–антена: менше 1,2 дБ.
- Ізоляція та пригнічення шуму для одноканального налаштування: понад 80 дБ.
- Номінальний опір: 50 Ом; КСХ: менше 1,5.
- Роз’єми: N-female; робоча температура: від −30 до +60 °C.
- Габарити: 52 × 255 × 280 мм; маса близько 2,16 кг.
Перед покупкою звірте потужність ретранслятора, точні частоти Tx/Rx, дуплексний рознос і типи штекерів фідерних кабелів. Після встановлення перевірте втрати та розв’язку на робочих частотах вимірювальним обладнанням. Правильно підібране й налаштоване виконання допоможе захистити приймач від потужного сигналу власного передавача.
