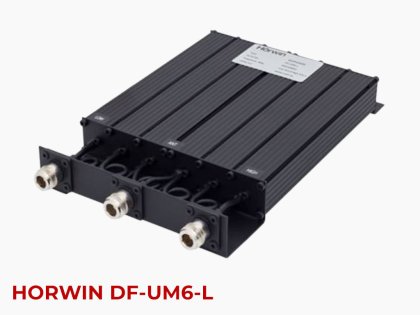

Дуплексер Horwin DF-UM6-L | 400-470MHz | 50W

HORWIN DF-UM6-L — компактний дуплексний фільтр для ретрансляторів і базових радіостанцій у діапазоні UHF 400–470 МГц. Він поєднує тракт передавання та тракт приймання з однією антеною, водночас зменшуючи взаємний вплив сигналів Tx і Rx. Це дозволяє будувати дуплексний вузол зв’язку без окремих антен для передавача та приймача.

Виконання L розраховане на вхідну потужність до 50 Вт і дуплексний рознос 8–12 МГц. Фільтр побудований за смугово-режекторною схемою на шести резонаторах. Для правильного налаштування виробнику необхідно повідомити робочі частоти передавання і приймання, а також їхній рознос. Якщо ці частоти не вказані при замовленні, дуплексер постачається без заводського налаштування.

Характеристики HORWIN DF-UM6-L:

• Діапазон: 400–470 МГц (UHF); конкретне виконання вибирають під робочі канали.
• Кількість резонаторів: 6; схема: смугово-режекторна.
• Максимальна вхідна потужність: 50 Вт.
• Втрати на шляху передавач–антена: менше 1,2 дБ.
• Ізоляція та пригнічення шуму для одноканального налаштування: понад 80 дБ.
• Номінальний опір: 50 Ом; КСХ: менше 1,5.
• Роз’єми: N-female; робоча температура: від −30 до +60 °C.
• Габарити: 30 × 155 × 265 мм; маса близько 1 кг.

Перед покупкою звірте потужність ретранслятора, точні частоти Tx/Rx, дуплексний рознос і типи штекерів фідерних кабелів. Після встановлення перевірте втрати та розв’язку на робочих частотах вимірювальним обладнанням. Правильно підібране й налаштоване виконання допоможе захистити приймач від потужного сигналу власного передавача.
