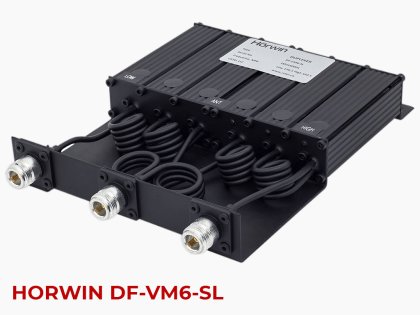

Дуплексер Horwin DF-VM6-SL | 136 – 174 MHz | 50W

HORWIN DF-VM6-SL — компактний дуплексний фільтр для ретрансляторів і базових радіостанцій у діапазоні VHF 136–174 МГц. Він поєднує тракт передавання та тракт приймання з однією антеною, водночас зменшуючи взаємний вплив сигналів Tx і Rx. Це дозволяє будувати дуплексний вузол зв’язку без окремих антен для передавача та приймача.

VHF-виконання SL з потужністю до 50 Вт використовує шість спіральних резонаторів у компактному корпусі. Фільтр побудований за смугово-режекторною схемою на шести резонаторах. Для правильного налаштування виробнику необхідно повідомити робочі частоти передавання і приймання, а також їхній рознос. Якщо ці частоти не вказані при замовленні, дуплексер постачається без заводського налаштування.

Характеристики HORWIN DF-VM6-SL:

• Діапазон: 136–174 МГц (VHF); конкретне виконання вибирають під робочі канали.
• Кількість резонаторів: 6; схема: смугово-режекторна.
• Максимальна вхідна потужність: 50 Вт.
• Втрати на шляху передавач–антена: менше 1,2 дБ.
• Ізоляція та пригнічення шуму для одноканального налаштування: понад 80 дБ.
• Номінальний опір: 50 Ом; КСХ: менше 1,5.
• Роз’єми: N-female; робоча температура: від −30 до +60 °C.
• Габарити: 32 × 155 × 265 мм; маса близько 0,95 кг.

Перед покупкою звірте потужність ретранслятора, точні частоти Tx/Rx, дуплексний рознос і типи штекерів фідерних кабелів. Після встановлення перевірте втрати та розв’язку на робочих частотах вимірювальним обладнанням. Правильно підібране й налаштоване виконання допоможе захистити приймач від потужного сигналу власного передавача.
