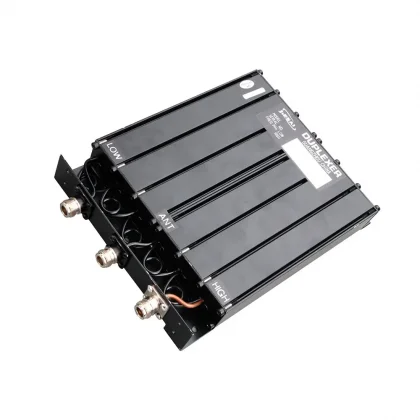

Дуплексний фільтр Hytera Diplexer (CableKit, SPD, Jumper, FIK)

Hytera Diplexer (Cable Kit, SPD, Jumper, FIK) — комплект для підключення дуплексної антенної системи ретранслятора. Дуплексний фільтр розділяє тракти передавання та приймання, щоб ретранслятор міг працювати зі спільною антеною. Кабельні й монтажні компоненти допомагають виконати з’єднання всередині вузла зв’язку, а елемент SPD призначений для захисту антенної лінії від імпульсної перенапруги.

У назві вказані складові комплекту, але конкретна модель дуплексера й частотне виконання не зазначені. Їх необхідно обрати за моделлю ретранслятора Hytera, робочим діапазоном, частотами Tx/Rx та дуплексним розносом. Для ретранслятора HR1065 виробник передбачає зовнішні дуплексери та фідерні з’єднання; сумісність конкретної комплектації варто підтвердити перед замовленням.

Позначення компонентів комплекту:

• Diplexer — дуплексний фільтр для поєднання двох радіотрактів зі спільною антеною.
• Cable Kit — кабельні компоненти для підключення вузлів.
• SPD — захисний пристрій від імпульсних перенапруг в антенній системі.
• Jumper — короткий коаксіальний з’єднувальний кабель.
• FIK — монтажний або фіксувальний комплект для встановлення.

Перед покупкою надайте модель ретранслятора, частотний план і тип антенного роз’єму. Для налаштування дуплексера потрібні точні частоти передавання та приймання; після монтажу перевіряють втрати, розв’язку трактів і КСХ. SPD працює належним чином лише за правильно виконаного заземлення, тому монтаж антенної системи має враховувати захист об’єкта.
