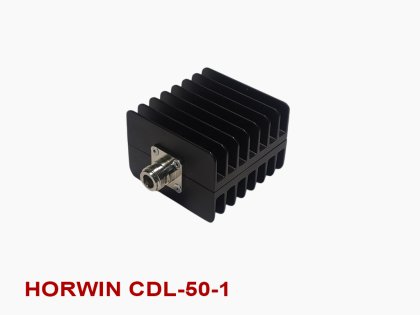

Коаксіальний еквівалент Horwin CDL-50-1 | 1-1000 MHz | 50W
Коаксіальний еквівалент антени HORWIN CDL-50-1: 1–1000 МГц, 50 Ом, навантаження до 50 Вт, роз’єм N-female, КСХ менше 1,2.
HORWIN CDL-50-1 — коаксіальний еквівалент антени для вимірювання та налаштування радіопередавачів. Він створює узгоджене навантаження 50 Ом замість випромінювальної антени, тому корисний під час перевірки радіостанцій, ретрансляторів і окремих вузлів антенно-фідерного тракту. Модель працює в широкому діапазоні 1–1000 МГц та розрахована на потужність до 50 Вт.
Еквівалент застосовують як контрольне навантаження при налаштуванні передавача, калібруванні вимірювачів КСХ і ВЧ-мостів, а також у відповідних схемах радіочастотних комбайнерів. Низький КСХ допомагає отримувати показання без значного впливу невідповідності навантаження. Роз’єм N-female дає змогу під’єднати фідер із сумісним N-male штекером.
Характеристики HORWIN CDL-50-1:
- Тип: коаксіальне навантаження, еквівалент антени.
- Частотний діапазон: 1–1000 МГц.
- Номінальний імпеданс: 50 Ом.
- Максимальна потужність: 50 Вт.
- КСХ: менше 1,2.
- Роз’єм: N-female.
- Габарити: 52 × 70 × 90 мм; маса близько 0,3 кг.
Перед підключенням звірте вихідну потужність передавача з межею 50 Вт і переконайтеся, що роз’єм кабелю підходить до N-female. Під час тривалої роботи враховуйте нагрівання навантаження та забезпечте умови для відведення тепла. Еквівалент призначений для роботи в радіочастотному тракті, а не для випромінювання сигналу в ефір.
