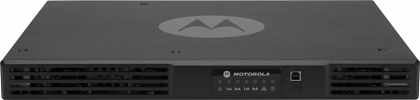

Ретранслятор двостороннього радіозв'язку Motorola MOTOTRBO SLR 5500

Motorola MOTOTRBO SLR 5500 — стаціонарний ретранслятор для розширення зони професійного радіозв’язку. Пристрій приймає сигнал абонентської радіостанції й передає його далі через узгоджену антенну систему. Він підтримує цифровий DMR і аналогові режими, тому підходить для мереж, у яких працюють сумісні цифрові станції або триває поступовий перехід з аналогу.

У картці представлені окремі VHF 136–174 МГц та UHF 403–470 МГц модифікації. Потрібний діапазон визначають частотним планом і моделями абонентського обладнання: один ретранслятор не охоплює обидва діапазони одночасно. Компактний корпус висотою 1U зручний для монтажу в 19-дюймовій апаратній стійці.

Чому обирають SLR 5500:

• DMR та аналоговий зв’язок. Підтримка кількох режимів дає змогу розвивати інфраструктуру MOTOTRBO без одномоментної заміни всіх рацій.
• 64 канали. Канали й системні параметри програмуються під конкретну мережу та групи користувачів.
• Потужність передавача до 50 Вт. Робоче значення налаштовують відповідно до частотного дозволу, дуплексера, фідера та цілей покриття.
• Повний робочий цикл. Ретранслятор розрахований на тривалу інфраструктурну роботу за правильного встановлення й вентиляції.
• Корпус 1U. Розміри 44 × 483 × 370 мм і маса близько 8,6 кг допомагають планувати місце в стійці.

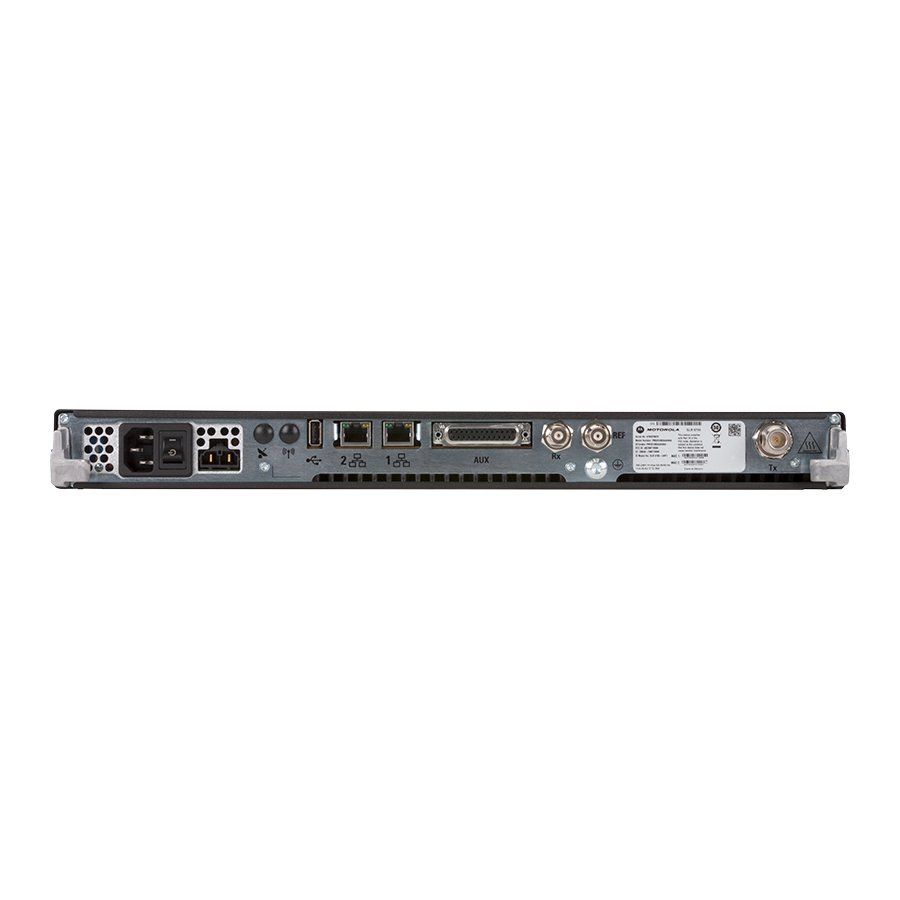

• Мережеві інтерфейси. Два Ethernet-порти та службові роз’єми використовуються для підключення й адміністрування відповідної системної конфігурації.
• Живлення AC/DC. Можлива робота від мережі 100–240 В або джерела постійного струму 11–14,4 В.

SLR 5500 можна застосувати в локальній конвенційній мережі, а за відповідного програмного оснащення — у розширених системах MOTOTRBO. Для запуску потрібні коректні частоти приймання й передавання, сумісний дуплексер, антена, заземлення та конфігурація радіостанцій. Зона покриття залежить від висоти установки, рельєфу, перешкод і втрат у тракті.

Перед покупкою Motorola SLR 5500 узгодьте VHF/UHF виконання та потрібний тип радіомережі з вашим інтегратором. Це допоможе підібрати правильні аксесуари та налаштування для стабільної роботи системи.

Технічний паспорт Motorola наводить робочу температуру від −30 до +60 °C, масу приблизно 8,6 кг і максимальний робочий цикл 100%. Такі параметри дозволяють планувати постійний вузол зв’язку, якщо забезпечені правильне живлення, монтаж та умови апаратної. Сам ретранслятор має висоту лише 44 мм, але кабелі антени, живлення та мережі потребують окремого простору в стійці.

Для цифрової мережі DMR на одному майданчику SLR 5500 працює разом із запрограмованими абонентськими радіостанціями. Серія також підтримує архітектури IP Site Connect, Capacity Plus та Capacity Max за відповідної конфігурації. Якщо планується об’єднання кількох об’єктів, заздалегідь перевірте доступність мережевих функцій, параметри IP-з’єднання й програмні опції. Аналоговий режим корисний при переході з існуючого радіопарку, але сам по собі не робить аналогову й цифрову групи взаємозамінними.

Живлення можливе від AC 100–240 В або DC 11,0–14,4 В за паспортом виробника. Якщо вузол має працювати під час перебоїв електроенергії, розрахуйте резервне джерело під фактичне навантаження й потрібний час автономності. У специфікації також вказано підтримку заряджання резервної 12-вольтової батареї до 3 А; конкретну схему підключення виконуйте за інструкцією до системи.

Для нового монтажу підготуйте антену для VHF або UHF версії, дуплексер, коаксіальний фідер, заземлення та місце з належною вентиляцією. Окремо погодьте частоти приймання і передавання, ширину каналу, часові слоти й параметри абонентських рацій. Після введення в роботу перевірте покриття у складних місцях — у підвалі, за металевими конструкціями та на віддалених ділянках маршруту. Реальна зона зв’язку визначається всією системою, а не тільки цифрою 50 Вт.

Порівнюючи SLR 5500 зі старшою серією SLR 8000, врахуйте насамперед доступну потужність і місце в стійці: 5500 займає 1U та має паспортний максимум до 50 Вт, тоді як 8000 — 2U й до 100 Вт за відповідного живлення. Остаточний вибір робіть за розрахунком покриття, типом мережі, вимогами до резерву та сумісністю обладнання.
