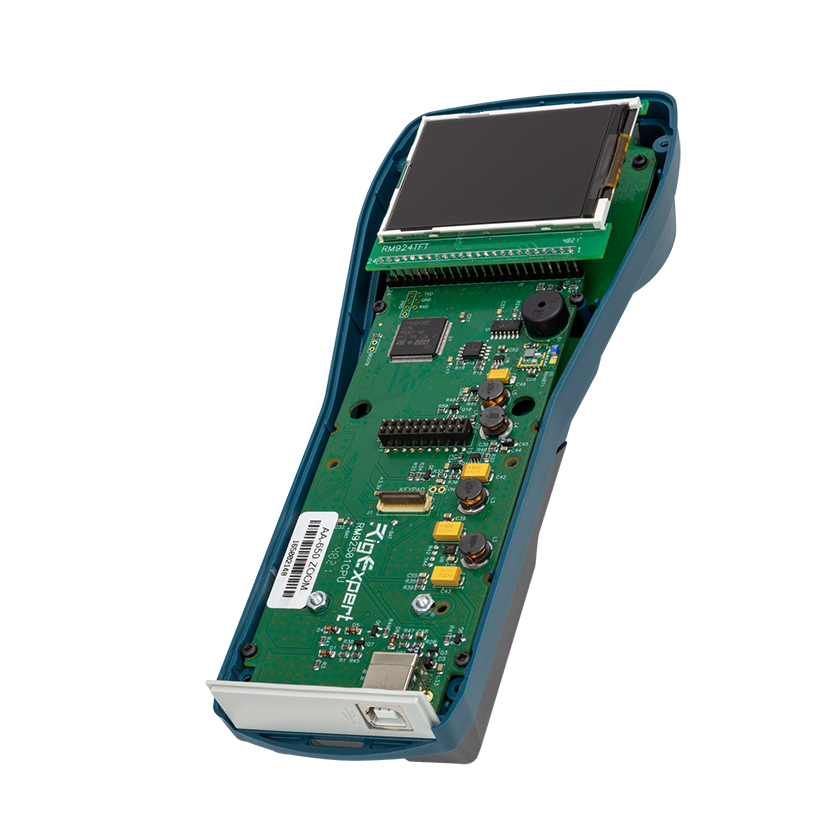

RigExpert AA-650 ZOOM — портативний аналізатор антен і кабельних ліній для налаштування радіосистем у діапазоні 0,1–650 МГц. Прилад допомагає перевірити узгодження антени, знайти резонансну частоту, оцінити стан фідера й порівняти результати до та після монтажу. Його використовують під час встановлення радіостанцій, ретрансляторів, аматорських антен і сервісної діагностики на об’єкті.

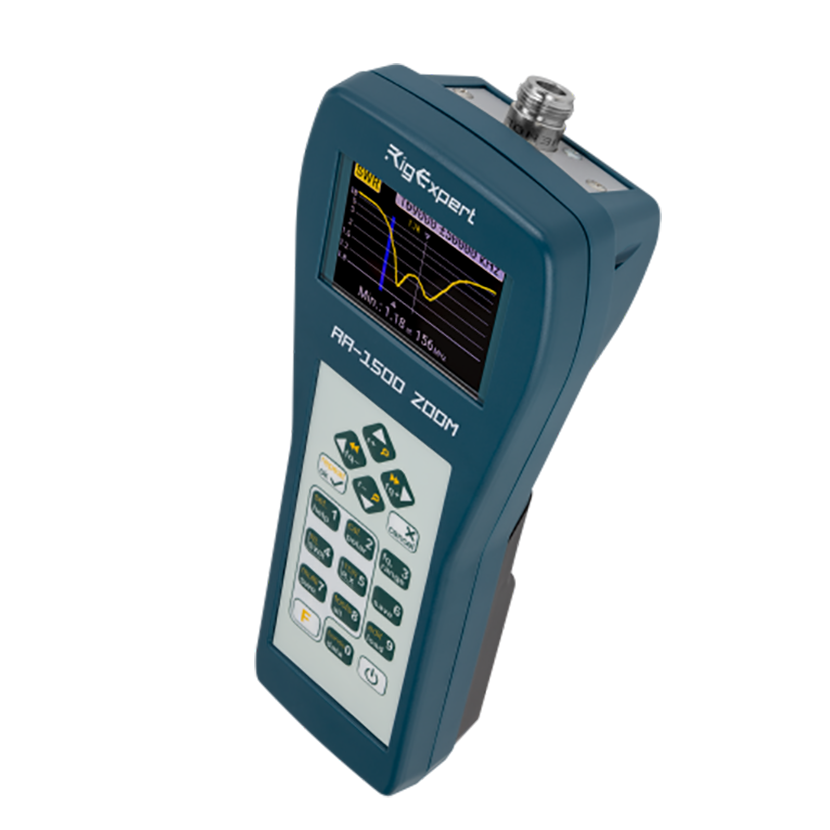

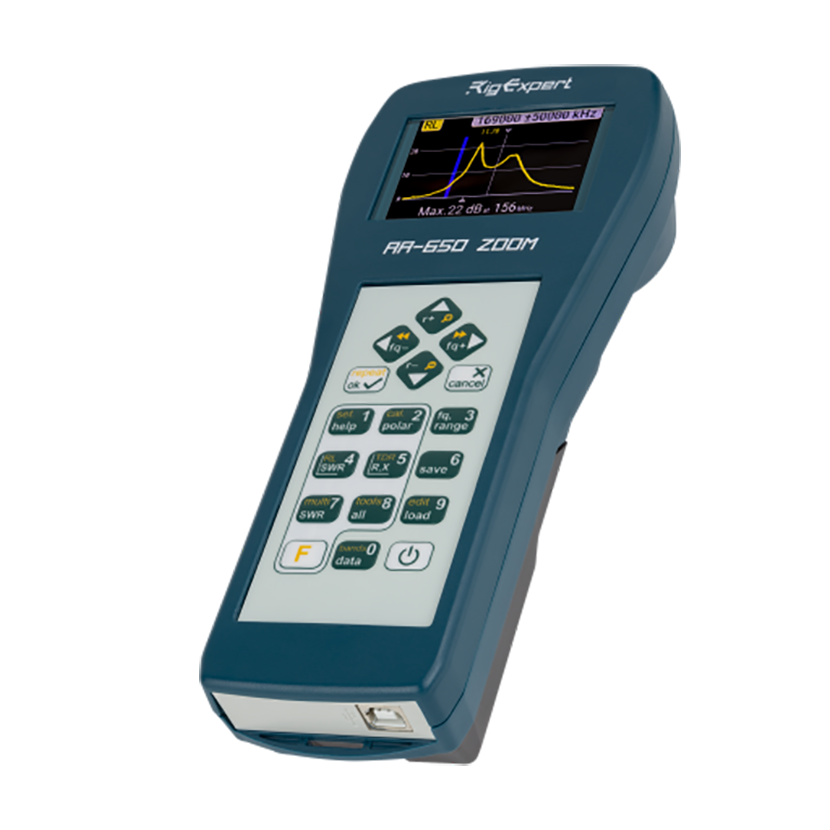

На кольоровому TFT-екрані 320 × 240 пікселів видно графіки КСХ, активного й реактивного опору, зворотних втрат і діаграму Сміта. Функція ZOOM дає змогу розглянути вузьку ділянку графіка біля робочої частоти. Крок введення частоти 1 кГц допомагає точно вибрати точку вимірювання. Для перевірки кількох каналів можна порівнювати показники на різних частотах.

Кабельні інструменти вимірюють довжину, втрати й характеристичний опір лінії; режим TDR допомагає локалізувати неоднорідність або пошкодження фідера. Це корисно, коли КСХ раптово погіршився і потрібно відрізнити проблему антени від проблеми кабелю чи роз’єму. Додаткове калібрування Open-Short-Load доступне для сценаріїв, де потрібна корекція вимірювального тракту.

Дані можна переглядати на самому аналізаторі або передавати через Bluetooth 4.2 LE та USB для роботи з сумісним програмним забезпеченням RigExpert. Прилад використовує роз’єм типу N; для кабелю з іншим роз’ємом перевірте перехідник і його вплив на вимірювання. Живлення можливе від трьох елементів AA або через USB. Фактична автономність залежить від батарей і режиму роботи.

Основні можливості AA-650 ZOOM:

  • Частотний діапазон 0,1–650 МГц із кроком налаштування 1 кГц.
  • КСХ у цифровому вигляді та на графіку, зворотні втрати, R, X і повний імпеданс.
  • Графіки R/X, діаграма Сміта та масштабування ZOOM.
  • TDR і кабельні вимірювання: довжина, втрати та хвильовий опір.
  • Кольоровий TFT 320 × 240, Bluetooth LE та підключення USB.
  • Вихідний роз’єм N; можливість зберігати результати вимірювань у пам’яті приладу.

За паспортом аналізатор працює з лініями на 25, 50, 75, 100, 150, 200, 300, 450 і 600 Ом. Результати можна зберігати у внутрішній енергонезалежній пам’яті: передбачено 100 комірок для вимірювань. Кольорова графіка допомагає побачити зміну КСХ у смузі, а цифрові показники в окремій точці зручні для точної перевірки налаштування.

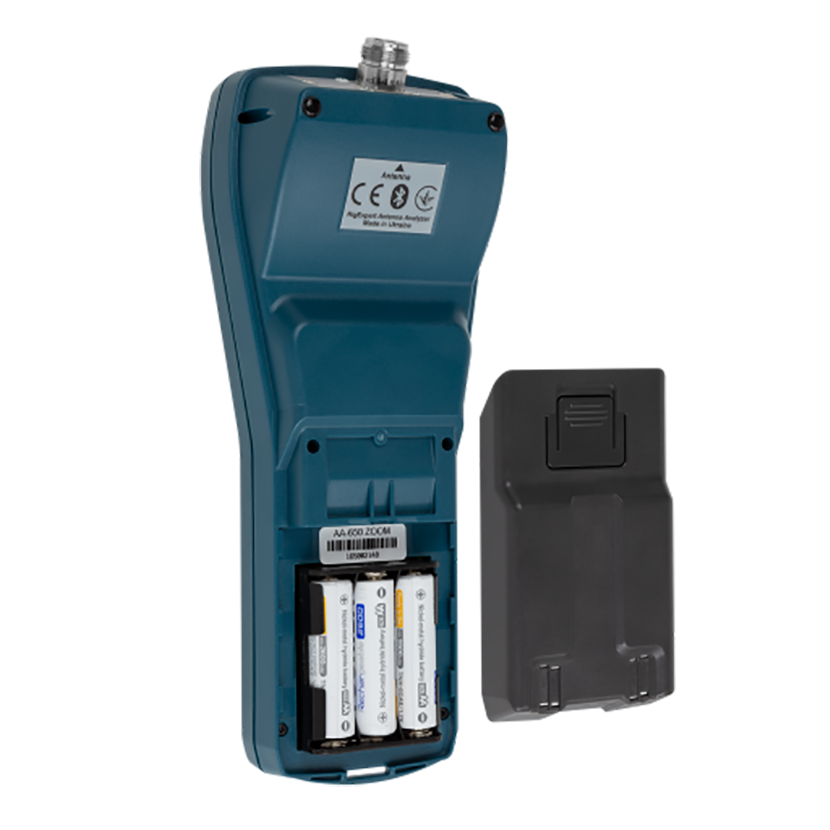

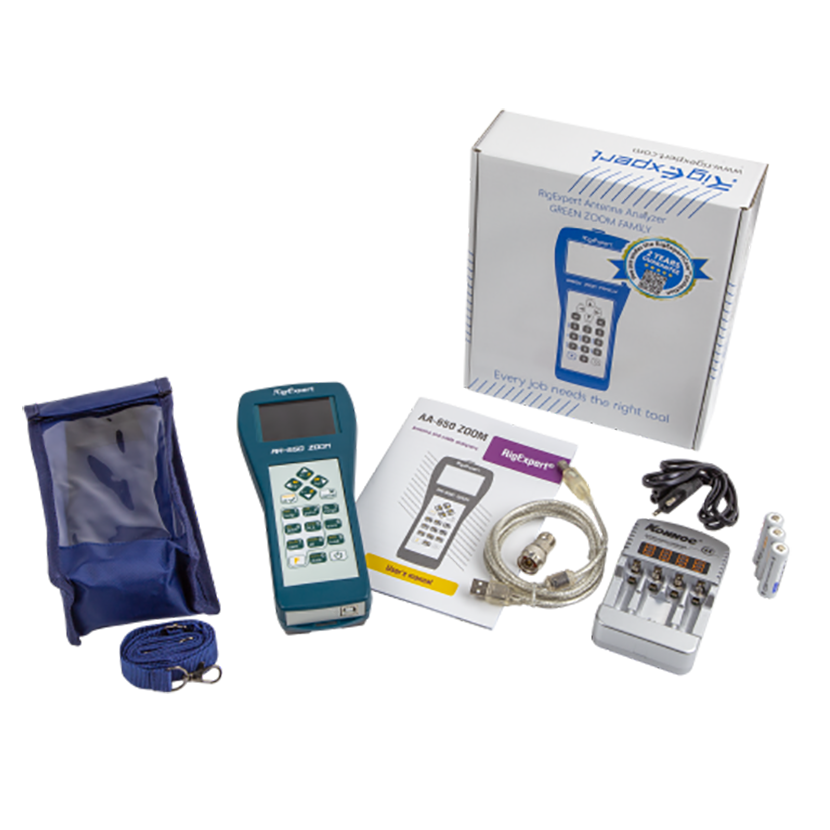

Три батареї AA можуть бути лужними елементами 1,5 В або акумуляторами Ni-MH 1,2 В. Виробник заявляє до чотирьох годин безперервних вимірювань за умови заряджених акумуляторів. Підключення до комп’ютера через USB дозволяє живити пристрій без окремих батарей. У стандартному переліку аксесуарів виробника зазначені м’який чохол, зарядний пристрій, акумулятори, USB-кабель і перехідник N–UHF; фактичний склад вашої поставки звіряйте з продавцем.

Для коректного результату вимірюйте систему в конфігурації, близькій до робочої: перевірте кабель, перехідники, заземлення й місце встановлення антени. Не підключайте аналізатор до лінії, на яку передавач подає потужність. Перед замовленням звірте частотний діапазон 650 МГц зі своїми антенами та вимоги до точності вимірювань.
