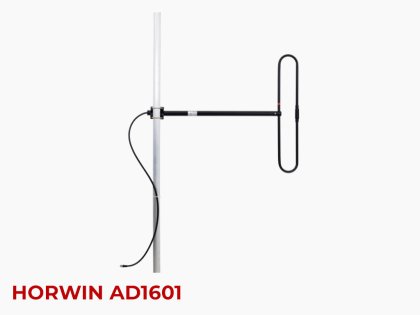

Антена Horwin AD-1601 | 136-176MHz | 0-3 dBd
Стаціонарна VHF антена HORWIN AD-1601 136–176 МГц: 1 диполь, підсилення 0–3 dBd, 50 Ом, до 200 Вт, роз’єм N-female.
HORWIN AD-1601 — широкосмугова стаціонарна VHF антена з одним дипольним елементом типу «петльовий вібратор». Вона працює в діапазоні 136–176 МГц і підходить для базових радіостанцій, диспетчерських пунктів та інших професійних систем зв’язку. Установлення диполя на різній відстані від металевої щогли змінює діаграму випромінювання та коефіцієнт підсилення.
Корпусні частини виготовлено з алюмінієвого сплаву з полімерним захисним покриттям. Елементи антени замкнені за постійним струмом для зменшення накопичення статичного заряду. За даними HORWIN, щогла до комплекту постачання не входить, тому її та фідерну лінію потрібно підбирати окремо.
Характеристики HORWIN AD-1601:
- Діапазон частот: 136–176 МГц (VHF).
- Кількість дипольних елементів: 1.
- Підсилення залежно від монтажу: 0–3 dBd.
- Номінальний опір: 50 Ом.
- Допустима потужність: до 200 Вт.
- Роз’єм фідера: N-female.
- Габарити встановленої антени: приблизно 900 × 1100 мм.
AD-1601 доречна там, де потрібна базова антена широкого VHF діапазону без багатосекційної решітки. Перед проєктуванням радіолінії перевірте робочі частоти, тип фідера, втрати кабелю та місце на щоглі. Кінцевий результат зв’язку залежить не лише від підсилення антени, а й від висоти встановлення, рельєфу й узгодження антенно-фідерного тракту.
Для монтажу HORWIN AD-1601 підготуйте окрему щоглу й кабель із відповідним роз’ємом. Після встановлення перевірте КСХ у робочому піддіапазоні та надійність механічного кріплення.
