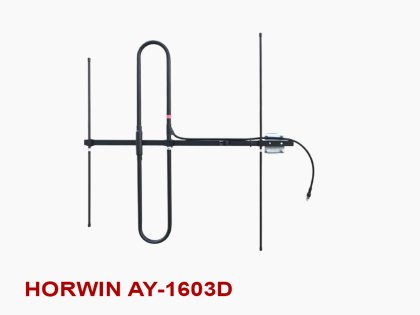

Антена Horwin AY-1603D | 136-174MHz | 5.6dBd
Спрямована антена Ягі HORWIN AY-1603D: 136–174 МГц, 3 елементи, підсилення 5,6 dBd, роз’єм UHF-female, для базової радіостанції або ретранслятора.
HORWIN AY-1603D — спрямована антена типу Ягі для радіозв’язку в діапазоні VHF 136–174 МГц. Конструкція з 3 елементів формує виражений напрямок випромінювання та приймання, тому її використовують на базових станціях, ретрансляторах і стаціонарних вузлах зв’язку, коли потрібно орієнтувати антену на певний район або віддалений кореспондент. Підсилення моделі становить 5,6 dBd.
Триелементна схема дає змогу отримати спрямований зв’язок за помірних габаритів антени. Петльовий вібратор сприяє широкій робочій смузі й електричному з’єднанню елементів, а пристрій симетрування допомагає зберегти правильну діаграму спрямованості. Антена виготовлена з алюмінієвого сплаву із захисним полімерним покриттям і постачається в розібраному вигляді для зручнішого перевезення та монтажу.
Характеристики HORWIN AY-1603D:
- Частотний діапазон: 136–174 МГц (VHF).
- Кількість елементів: 3; підсилення: 5,6 dBd.
- Придушення задньої пелюстки: 20 дБ.
- Допустима потужність: до 200 Вт; вхідний опір: 50 Ом.
- Смуга за КСХ менше 1,5: 40 МГц.
- Роз’єм підключення: UHF-female.
- Габарити: 900 × 1000 мм; маса: близько 1,6 кг.
Під час встановлення спрямуйте антену на потрібну зону покриття та підберіть фідер і відповідний штекер до роз’єму UHF-female. Перед підключенням передавача перевірте відповідність робочих частот, поляризацію мережі та КСХ готової фідерної лінії. Кріплення виробника розраховане на щоглу діаметром до 60 мм.
