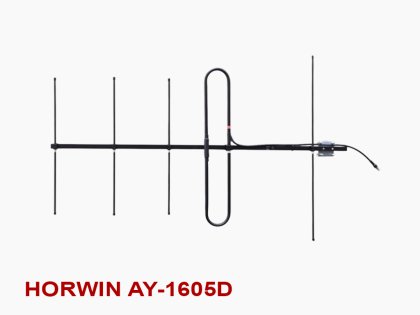

Антена Horwin AY-1605D | 136-174 MHz | 8dBd
Спрямована антена Ягі HORWIN AY-1605D: 136–174 МГц, 5 елементи, підсилення 8 dBd, роз’єм N/UHF-female, для базової радіостанції або ретранслятора.
HORWIN AY-1605D — спрямована антена типу Ягі для радіозв’язку в діапазоні VHF 136–174 МГц. Конструкція з 5 елементів формує виражений напрямок випромінювання та приймання, тому її використовують на базових станціях, ретрансляторах і стаціонарних вузлах зв’язку, коли потрібно орієнтувати антену на певний район або віддалений кореспондент. Підсилення моделі становить 8 dBd.
П’ятиелементна схема забезпечує підсилення 8 dBd та вужчу діаграму для радіоліній, де важливо сконцентрувати сигнал у заданому напрямку. Петльовий вібратор сприяє широкій робочій смузі й електричному з’єднанню елементів, а пристрій симетрування допомагає зберегти правильну діаграму спрямованості. Антена виготовлена з алюмінієвого сплаву із захисним полімерним покриттям і постачається в розібраному вигляді для зручнішого перевезення та монтажу.
Характеристики HORWIN AY-1605D:
- Частотний діапазон: 136–174 МГц (VHF).
- Кількість елементів: 5; підсилення: 8 dBd.
- Придушення задньої пелюстки: 20 дБ.
- Допустима потужність: до 200 Вт; вхідний опір: 50 Ом.
- Смуга за КСХ менше 1,5: 40 МГц.
- Роз’єм підключення: N/UHF-female.
- Габарити: 900 × 1620 мм; маса: близько 2,4 кг.
Під час встановлення спрямуйте антену на потрібну зону покриття та підберіть фідер і відповідний штекер до роз’єму N/UHF-female. Перед підключенням передавача перевірте відповідність робочих частот, поляризацію мережі та КСХ готової фідерної лінії. Для встановлення на щоглі звірте діаметр опори з комплектним кріпленням.
