Антена Horwin AF-100-1 | 136-174 MHz | 2/4.14 dBd/dBi

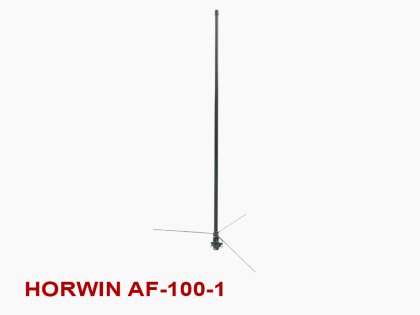

HORWIN AF-100-1 — всеспрямована антена для базової радіостанції у діапазоні 136–174 МГц. У захисному склопластиковому корпусі розміщено один вертикальний вібратор 5/8λ; противаги та вертикальне встановлення формують кругову діаграму в горизонтальній площині, що зручно для зв’язку з абонентами в різних напрямках навколо базового пункту.

Модель має підсилення 2/4,14 dBd/dBi. HORWIN AF-100-1 виготовляється під обраний піддіапазон і не переналаштовується після виробництва. Тому до замовлення потрібно знати робочі частоти: загальний діапазон 136–174 МГц не означає, що одна конкретна антена працює з однаковими параметрами на всіх цих частотах. Для цієї серії доступні різні п’ятимегагерцові налаштування частот.

Характеристики HORWIN AF-100-1:

• Частотний діапазон серії: 136–174 МГц (VHF).
• Підсилення: 2/4,14 dBd/dBi.
• Конструкція: один вібратор 5/8λ у склопластиковому корпусі з противагами.
• Робоча смуга за КСХ < 1,5: 5 МГц.
• Допустима потужність: до 200 Вт.
• Номінальний опір: 50 Ом.
• Роз’єм фідера: N-female.
• Габарити: 1570 × 700 × 700 мм.
• Кріплення: вертикальна щогла діаметром до 55 мм.

Перед встановленням перевірте відповідність частот радіостанції обраному виконанню антени, опір фідера та сумісність роз’ємів. Кабельні втрати й висота щогли впливають на реальний результат зв’язку. Після монтажу виміряйте КСХ на робочих каналах і захистіть зовнішнє з’єднання фідера від вологи.

HORWIN AF-100-1 підійде для стаціонарного радіовузла, якщо потрібен VHF діапазон 136–174 МГц і всеспрямоване покриття. Під час замовлення обов’язково вкажіть потрібний частотний піддіапазон, щоб отримати правильно налаштоване виконання.
