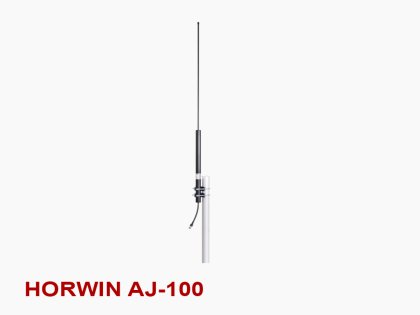

Антена Horwin AJ-100 | 136-174 MHz | 0 /2.14 dBd/dBi
Стаціонарна J-антена HORWIN AJ-100 136–174 МГц: виконання під конкретний піддіапазон, 0 dBd / 2,14 dBi, 50 Ом, до 100 Вт, N-female.
HORWIN AJ-100 — вертикальна J-антена для стаціонарної радіостанції VHF діапазону 136–174 МГц. Її напівхвильовий вібратор має J-подібну схему узгодження. Кругова діаграма в горизонтальній площині допомагає організувати зв’язок з абонентами в різних напрямках від базової точки.
Антена виготовляється під конкретний частотний піддіапазон і не переналаштовується в польових умовах. HORWIN пропонує варіанти для окремих інтервалів у межах 136–174 МГц, тому під час замовлення потрібно вказати робочі частоти радіомережі. Це особливо важливо, якщо кілька каналів рознесені по частоті.
Параметри HORWIN AJ-100:
- Тип: стаціонарна вертикальна J-антена.
- Загальний діапазон виконань: 136–174 МГц (VHF).
- Робоча смуга конкретного виконання за КСХ < 1,5: 5 МГц.
- Підсилення: 0 dBd / 2,14 dBi.
- Допустима потужність: до 100 Вт.
- Хвильовий опір: 50 Ом.
- Роз’єм фідера: N-female.
- Габарити: приблизно 70 × 1500 мм.
Перед монтажем підберіть фідер і перехідники з урахуванням роз’єму та втрат кабелю. Установлення на достатній висоті й правильне узгодження системи впливають на результат більше, ніж одна лише цифра підсилення. Після встановлення виміряйте КСХ на робочих каналах і захистіть з’єднання від вологи.
Обираючи HORWIN AJ-100 для базової радіостанції, назвіть потрібний піддіапазон при замовленні. Так ви отримаєте виконання, налаштоване під ваші частоти, а не просто антену із загальним позначенням 136–174 МГц.
